多画面监测收录系统

概述

超想CXMUTIOMVP多画面监播系统在linux操作系统基于TS Over IP技术协议研发内嵌BS/CS构架管理平台,使用任何一台网内计算机终端均可以进行登录进行查询、管理监管平台的业务。平台采用模块化设计,可以根据不同项目增加、删除,同时预留接口,可以实现与第三方系统的对接。主要应用于多频道数字电视节目多参数的实时监测、报警、多画面显示,并且能够有效防止不法信号的侵入,为机房数字监播提供综合解决方案。该系统能精确可靠的实时监测多路达64路以上的标清数字信号或24路以内的高清或者44K数字信号监测。

管理平台可实现设备管理、信号源管理、多画面管理、收录管理、告警开关门限设置、告警类型管理等。展现所有多画面的窗口布局、控制台提供最近发生报警信息列表并提供饼图或者柱状图的报警分类统计功能。

超想CXMUTIOMVP多画面实时监测报警系统,运用了先进的计算机图像信息处理技术,系统将每路信号的画面和声音同时在屏幕上显示出来,免除了额外的音频监视设备,画面能任意组合。当被监测的节目发生黑场、静帧、无视频、视频解码异常、彩场、彩条、台标丢失等视频故障监测,音频丢失、音量过高、音量过低等音频故障监测、图象丢失等异常情况时,系统能自动识别故障并发出语音报警提示,同时对出现异常的节目信号进行异常录像日志记录,便于后期对体固障现像的查询。

超想CXMUTIOMVP多画面实时监测报警系统支持现场语音报警、图像文字报警、邮件报警、声光报警、手机短信报警等。使工作人员能及时地发现在被监测的信号中出现的故障现象,为工作人员直观、准确地分析判断播出故障发生的原因和发生的环节,及时地排除故障提供了极大的方便,为安全播出提供了有力的保障。该系统为各级电视台、有线电视网络传输中心实现节目安全播出,建设数字化的自动监播系统提供了良好的技术方案。

监测主机功能流程示意图:

 监测范围

超想CXMUTIOMVP多画面实时监测系统支持CVBSSD/ HD-SDIVGADVIHDMIIP涵盖UDPHTTPRTMPRTPHLSRTSP等传输协议,支持MPEG-2H.264H.265AVS+MPEG//Ⅲ、AC3AACDRA等多种音视频格式混合监测显示,ASIDVB-CDVB-S/S2DTMBCMMBABS-SAM/FM、模拟RFAES/EBU、模拟音频等信号的统一监测。支持多画面视频再编码远程回传监看,可广泛应用于DVBIP OTT流媒体、安防监控等领域可以针对不同信号的特点制定个性化的监测方案。

系统应用领域及组成

超想CXMUTIOMVP多画面实时监测报警系统完全应用于高标清播出系统播出各节点信号源监测,由多画面监测收录主机(监测服务器)、SDI/HDMI接口箱、控制管理平台组成。广播电视前端机房数字电视、无线地面数字发射信号等监测,设备由多画面监测收录主机(监测服务器)、多路有线接收机、多路卫星接收要、多路地面、DVB网关、IP信号源、控制管理平台等。系统框如下图所示。

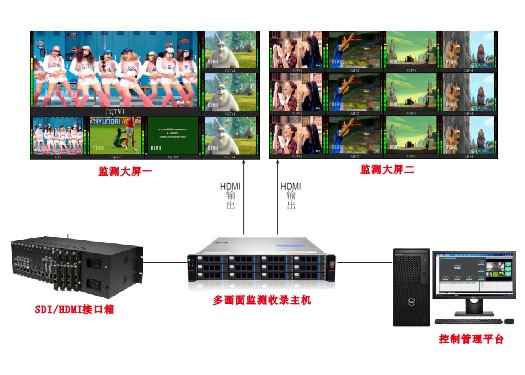

a、播出系统设备信号节点监测

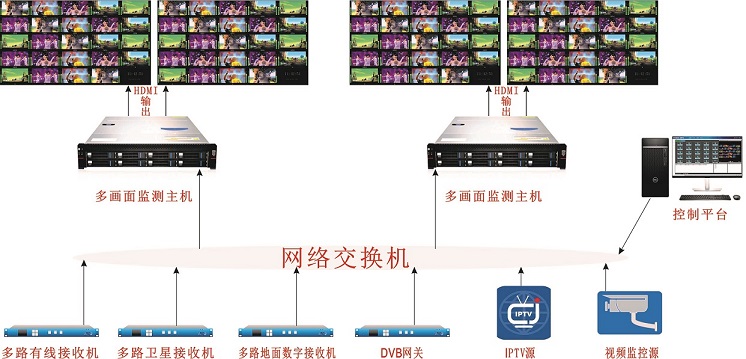

b、广电前端机房数字电视多画面监测




超想CXMUTIOMVP是针对多路电视信号的监测监控系统,可同时监测电视信号多达64。当要监测的频道超过32路时,有两种实现方案:

是以超想CXMUTIOMVP为基本监控单元,通过多单元组合,即可实现对任意数量的频道节目进行监测监控,如下图所示,每台监测主机可同时监测多达64套节目,在需考虑控制系统成本的情况下,也可只用一套多画面前端监测主机,按多个频道画面为一窗口,按规定的时间间隔,通过频道轮播的形式显示,经济地实现更多频道的监测。每页的频道组合及翻页时间间隔,根据需要,在系统软件里任意设置。
